La capacità di gestire una rete strutturata è incorporata nella maggior parte dei nostri trasmettitori e consente di ripetere il segnale radio tra tutti i ricevitori usati sull'impianto (fino a un massimo di 16 per rete).

 I VANTAGGI DI UNA RETE STRUTTURATA

• Ottimizzare la portata radio su cantieri specifici
• Controllare dispositivi al di fuori della portata radio del trasmettitore
• Trasmettere un ordine radio tra tutti i dispositivi della rete strutturata
• Garantire la corretta ricezione dell'ordine tramite riconoscimento
• Garantire che gli ordini radio non riconosciuti vengano ritrasmessi per una maggiore robustezza

Un buon uso della rete strutturata permette di bypassare alcune caratteristiche che disturbano la propagazione delle onde radio, per indirizzare qualsiasi tipo di cantiere:

• Ampia superficie
• Edificio con vari piani
• Parete spessa, soletta in calcestruzzo, rivestimento di facciata in metallo

 PER SFRUTTARE UNA RETE STRUTTURATA

• La maggior parte dei nostri ricevitori è compatibile
• Le reti strutturate vengono create automaticamente dal trasmettitore compatibile.
• A seconda del trasmettitore, è possibile creare diverse reti strutturate indipendenti.

Ecco i trasmettitori Delta Dore che consentono di gestire delle reti strutturate:

Tyxia 2700 Tyxia 2330 Tyxia 2331 Tyxia 1700 Tyxia 1701 Tyxia 1703

Tyxia 1705 Tyxia 1712 Tyxia 1716 Tyxia 1400 Tyxia 1410 TL2000 CLE8000

Web server Tydom Web server Tywell TTRTC / TTGSM



RETE STRUTTURATA ESTESA

Il passaggio da una rete strutturata a una rete strutturata estesa consente di indirizzare un maggiore numero di dispositivi (più di 16): indirizzare ulteriori attuatori in un collegamento monodirezionale dalla rete strutturata esistente.

Prendiamo per esempio un impianto in cui vi siano molte luci:

• Sfruttando un trasmettitore compatibile (vedi l'elenco sotto), è possibile associare i primi 16 ricevitori di illuminazione distribuiti in tutto l'impianto.
• Dopodiché si possono associare altri ricevitori di illuminazione. L'ordine radio ricevuto tramite la rete strutturata viene quindi ripetuto in un collegamento diretto agli altri dispositivi presenti all'interno della portata radio

Ecco i trasmettitori compatibili con la rete strutturata estesa:

Tyxia 2700 Tyxia 2330 Tyxia 2331  Tyxia 1701 Tyxia 1703

Tyxia 1705 Tyxia 1712* Tyxia 1716*  Tyxia 1410 (dal data code 22b21) TL2000 (dal data code 21j42) CLE8000 (dal data code 21a43)

*NB: Con la funzione Rete strutturata estesa, consigliamo di utilizzare il telecomando Tyxia 1712 o 1716 solo come comando di centralizzazione. I ricevitori associati nella rete strutturata estesa risponderanno infatti sistematicamente ai comandi dei gruppi a cui non appartengono.

FLESSIBILITÀ DELLE RETI STRUTTURATE DA UN WEB SERVER TYDOM O TYWELL

Oltre alle reti strutturate e alle reti strutturate estese, con la versione 4.10 dell'app Tydom e un web server aggiornato è possibile:

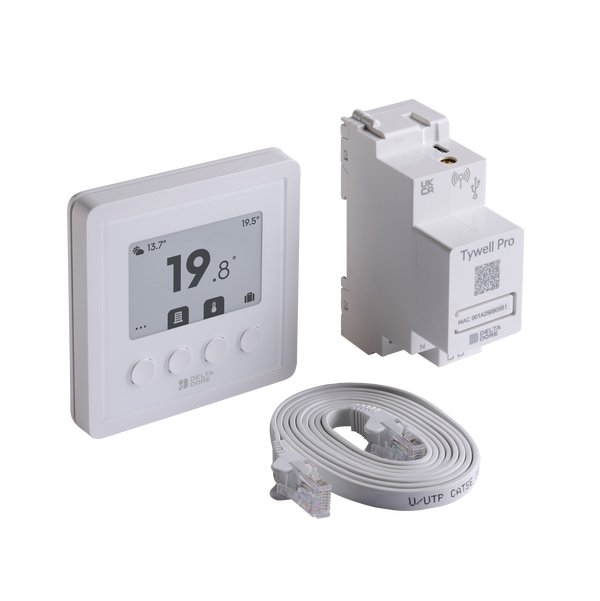

• Gestire un maggior numero di prodotti per funzione (oltre 32 dispositivi per categoria, con un web server Tydom Home, Tydom Pro o Tywell Pro).
• Facilitare l'ottimizzazione della copertura radio delle reti strutturate grazie alla modalità Esperto che è stata riprogettata (tutte le generazioni di web server smart home, che richiedono un account pro).

La flessibilità delle reti strutturate è disponibile senza un account pro. I dispositivi vengono associati alle apposite reti tramite la distribuzione automatica, senza che la modalità Esperto sia accessibile.

Di seguito troverai tutte le funzioni legate alla flessibilità delle reti strutturate:

Funzioni delle reti strutturate	Tydom Home Tydom Pro Tywell Pro  (dalla 3.12.4)	Tydom 1.0 Tydom 2.0 (dalla 3.8.22)
Numero di reti	12 reti di 16 dispositivi	8 reti di 16 dispositivi
Numero massimo di dispositivi(1) telecamera esclusa	128 dispositivi	128 dispositivi
Reti miste	Si(2)	No(3)

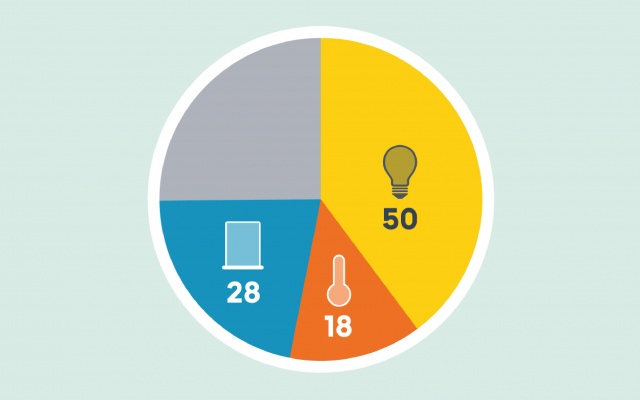

Numero di dispositivi della stessa categoria (tapparelle, luci, riscaldamento, altri usi)	Nessun limite(4)	32(5)
Nuova modalità esperto(6)	Si	Si

⁽¹⁾ : Alcuni dispositivi possono essere calcolati più di una volta (esempio: i dispositivi termici multizona vengono considerati come 1 dispositivo per ogni zona)

⁽²⁾ : Le reti strutturate sono in grado di gestire dispositivi di categorie diverse (esempio: i dispositivi d'Illuminazione possono comunicare con quelli delle Tapparelle)

⁽³⁾ : L'assegnazione delle reti è definita come segue:

• Reti 0 e 1: Tapparella
• Reti 2 e 3: Luci
• Reti 4 e 5: Riscaldamento
• Reti 6 e 7: Altri usi (compresi Cancelli e Porte di garage)

⁽⁴⁾ : Finché non viene raggiunto il limite di 128 dispositivi.

⁽⁵⁾ : Quando le due reti 0/1 o 2/3 saranno complete sarà possibile usare le reti 6/7 per aggiungere altre Tapparelle e/o Luci.

⁽⁶⁾: Richiede un Account Pro.

PRESENTAZIONE DELLA NUOVA MODALITÀ ESPERTO

MODALITÀ ESPERTO: PER UNA CONFIGURAZIONE PIÙ ACCURATA DELLA RETE STRUTTURATA X3D

La modalità Esperto è riservata agli installatori che hanno un account pro.

• Per attivarla: clicca su Menu > I miei domicili> I miei dispositivi > Aggiungere un dispositivo. Dopo averla attivata, la modalità esperto rimane attiva per tutte le future associazioni.
• Utilizzo della modalità: durante il processo di associazione di un nuovo dispositivo X3D, l'applicazione mostra le reti strutturate consigliate (cioè le reti vuote o quelle già usate dalla stessa categoria funzionale), le altre reti (reti con funzioni diverse) e infine le reti piene. È possibile scegliere l'associazione “predefinita”, è poi il web server a scegliere una delle reti consigliate. Altrimenti, è possibile scegliere manualmente l'associazione per ottimizzare la portata radio e adattarla alla configurazione dell'impianto.
